Szczegóły Produktu
Miejsce pochodzenia: Guangdong, Chiny
Nazwa handlowa: WEERSOM
Orzecznictwo: CE, ROHS
Numer modelu: WES-5050 LED RGB
Warunki płatności i wysyłki
Szczegóły pakowania: 1000 sztuk/rolka, worek antystatyczny
Czas dostawy: 8 ~ 10 dni roboczych
Zasady płatności: L/C, T/T
Możliwość Supply: 10 000 000 sztuk miesięcznie
Źródło światła LED: |
SMD3528 led |
Stosowanie: |
Ekran LED |
IC: |
P923F IC |
Adresowalne: |
SPI |
Certyfikat: |
LM-80 |
Gwarancja: |
3 lata |
Źródło światła LED: |
SMD3528 led |
Stosowanie: |
Ekran LED |
IC: |
P923F IC |
Adresowalne: |
SPI |
Certyfikat: |
LM-80 |
Gwarancja: |
3 lata |

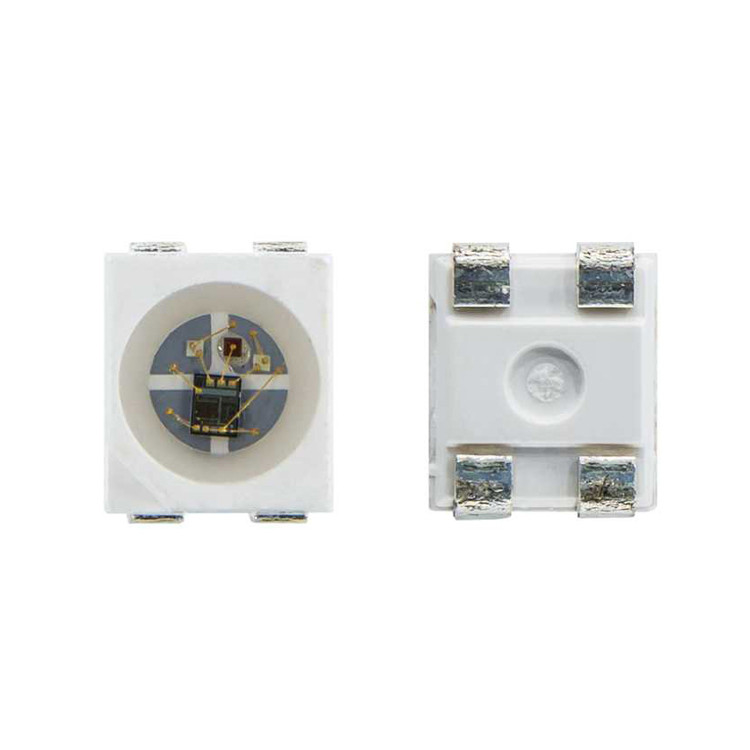

Dc5v Sk6812 Smd Led Chip Adresowalne cyfrowe piksele RGB na ekran LED
Wprowadzenie do układu scalonego
P923F, znany jako SK6812/WS2812B, to inteligentne źródło światła LED sterujące, którego obwód sterujący i układ RGB są zintegrowane w pakiecie 5050 elementów.Wewnętrzna zawiera inteligentny zatrzask danych portu cyfrowego i obwód napędowy wzmacniający kształtowanie sygnału.skutecznie zapewniając spójną wysokość koloru światła punktowego w pikselach.
Protokół transmisji danych wykorzystuje pojedynczy tryb komunikacji NZR.Po zresetowaniu piksela po włączeniu zasilania, port DIN odbiera dane z kontrolera, pierwszy piksel zbiera początkowe 24-bitowe dane, a następnie przesyła je do wewnętrznego zatrzasku danych, a inne dane, które zmieniają kształt przez wewnętrzny obwód wzmacniający przekształcający sygnał, wysyłane do następnego kaskadowego piksela przez port DO.Po transmisji dla każdego piksela sygnał do redukcji 24bit.piksel przyjmuje technologię transmisji automatycznego przekształcania, dzięki czemu liczba kaskadowa pikseli nie jest ograniczona do transmisji sygnału, zależy tylko od szybkości transmisji sygnału.
| Pozycje nr | Emitujący Kolor | Długość fali /CCT | Natężenie światła | Napięcie przewodzenia | Prąd przewodzenia | Kąt widzenia |
| P923 -5050 4 PIN | Czerwony | 625 ±5 nm | 250-900MCD | 1,7-2,1V | 12mA | 120° |
| Niebieski | 470 ±5 nm | 200-450MCD | 2,7-3V | 12mA | ||
| Zielony | 525 ±5 nm | 800-1600MCD | 2,7-3V | 12mA | ||
| Mieszaj biały | 8000-20000K | 1800-3500MCD | 7-9V | 40mA |
Korzyść
Dioda LED o niskim napięciu zasilania, ochronie środowiska i oszczędności energii, wysokiej jasności, kącie rozproszenia jest duża, dobra konsystencja, niska moc, długa żywotność i inne zalety.Układ sterujący zintegrowany z diodą LED powyżej staje się prostszym obwodem, małą objętością, wygodną instalacją.
Aplikacja
◆ Pełnokolorowy ciąg świetlny LED, pełnokolorowy moduł LED, pełnokolorowe elastyczne/sztywne paski LED, rurka poręczy LED.
◆ Pikselowe źródło światła LED, pikselowy ekran LED, specjalny ekran LED, różne produkty elektroniczne, oświetlenie sprzętu elektrycznego.
